設備簡介

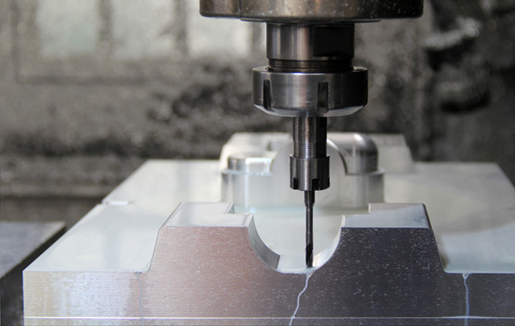

雕銑機（CNC engraving and milling machine）既可以雕刻，也可以銑削，是一種高效高精的數控機床。雕銑機的適用范圍比較廣，廣泛用于精密模具粗精加工一次完成，模具紫銅電極，鋁件產品批量加工，鞋模制造，治具加工，鐘表眼境行業等。
工藝要求
(1) 高速電主軸最高轉速一般在18000~90000 rpm，要求變頻器頻率范圍300~1500Hz；
(2) 低頻時力矩大，高頻時穩速精度高；
(3) 模擬輸入線性度高；
(4) 噪音低、震動小，防護等級高
系統方案
選擇G1系列矢量型通用變頻器，工作在高頻輸出模式，最大輸出頻率3200 Hz
(1) 模擬量AI1（0-10 V）調速；
(2) 外部端子啟?？刂?；
(3) 報警信號、零頻運行信號輸出；
(4) 根據高速主軸獨特的V/F曲線特性設置變頻器參數
方案特點
(1) 最高頻率3200 Hz，滿足雕銑機行業高頻加工要求；
(2) AI1模擬輸入內部矯正功能，保證轉速給定的線性度要求；
(3) 加減速性能好，保證高速加工效率；

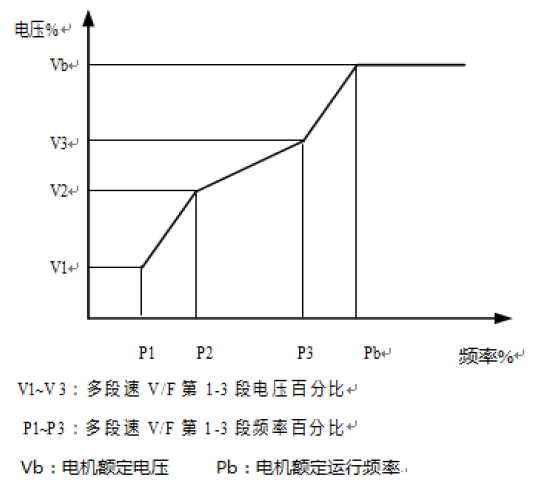

(4) 多段可設定的V/F曲線，與高速主軸電機的壓頻曲線完美適應；
(5) 特殊的三防漆工藝處理，風扇焊點打膠處理，選配防塵標簽，保證在潮濕，多粉塵環境下產品的可靠性。
